CHEMSKETCH
Ce logiciel gratuit peut être téléchargé chez ACDLabs à : http://www.acdlabs.com/products/
chem_dsn_lab/chemsketch/
UTILISATION

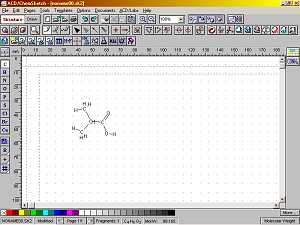

L'interface du logiciel est très simple à utiliser .
Il possède deux niveaux de fonctionnement :
----dessin ( Draw) et Structure

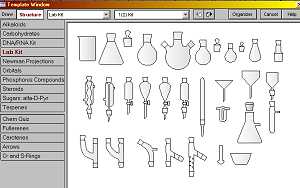

1. Draw : permet de faire des schémas à inséerer dans d'autres applications que ce soit des molécules ou des schémas divers ( verrerie, schéma de Lewis etc..)

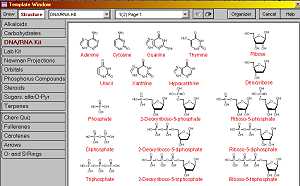

2. structure : permet de fabriquer ou d'éditer des molécules . Il existe d'ailleurs une biblibiothèque de centaines de molécules ou de radicaux (menu "template")


>>SUITE>>

Une fois une molécule chargée, modifiée ou construite, il faut utiliser " Tools/ 3D optimisation " avant de la visualiser.

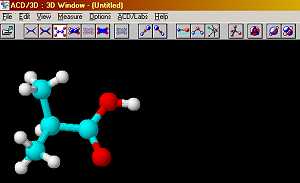

Pour la visualiser il y a un module 3D " ACDLabs/ 3D Viewer " qui permet de voir et de manipuler en 3D la molécule en cours.Il y a diverses possibilités:

1. En fil de fer
2. en baton
3. en modèle éclaté
4. en modèle compact
5. en disques etc...

Ce viewer ne permet pas de voir les liaisons multiples, c'est pourquoi il y a une alternative à l'aide du plug-in CHIME.

<<<PRECEDENT<<< >>>SUITE>>>

Formats de fichier

1. L'enregistrement d'une molécule se fait en format .sk2
2. Sinon on peut aussi l'enregistrer en .mol ( file / export ) lisible par le plug-in CHIME dans un navigateur et qui a l'avantage de visualiser les liaisons multiples.
3. File/export permet aussi d'enregister la molécule sous forme d'image en particulier en format vectoriel .wmf, utile pour insérer dans un traitement de texte.

autres fonctionnalités:
Tools/Calculate/Alls properties :
-Permet d'obtenir des renseignements sur la molécule en cours comme la formule brute, la masse molaire, la composition centésimale massique, la masse volumique (density en anglais) etc...

<<<PRECEDENT<<<
