UR fonction affine par intervalle UR(t) = R.i(t) donc i(t) = a.t+b (a : coefficient directeur )
donc di(t)/dt = (1/R).d UR(t)/dt = a
On observe que UL reste constante par intervalle (si sa résistance r est nulle).
donc on peut supposer que UL = k.di(t)/dt avec k= UL/a

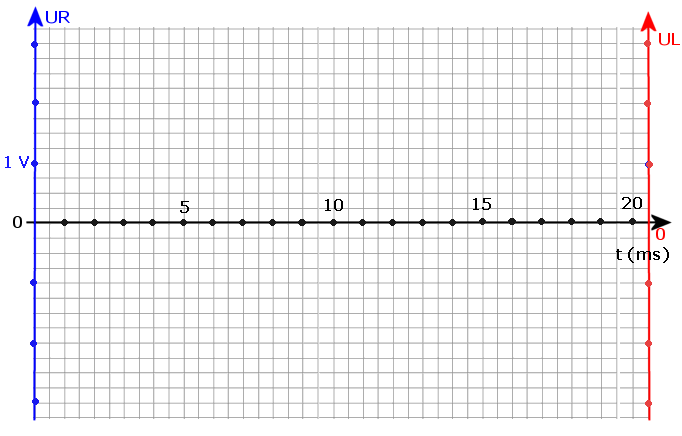

Il suffit donc de mesurer a sur le graphe :
a = -(UR2-UR1/t2-t1 )/R (ne pas oublier que c'est -UR qui est affiché, il faut donc le signe - )

VERIFICATION
-Effectuer les mesures nécessaires sur ce graphe pour calculer a .
-Mesurer également UL .
-puis calculer k
-On vérifie alors que k = L / INDUCTANCE (caractéristique de la bobine )
