Synthèse additive des couleurs


Observation expérience applications questions

1- synthèse de couleur

2- expérience de MAXWELL

3- Les paramètres perceptifs de la couleur

En 1861, le physicien écossais James C. MAXWELL est le premier à appliquer le principe de la synthèse additive à la photographie. A cette époque il n'est possible  de réaliser que des photographies en noir et blanc.

1 ère ETAPE: réalisation de 3 diapositives

Il photographie en noir et blanc un objet à travers un filtre ROUGE , un filtre VERT et un BLEU.

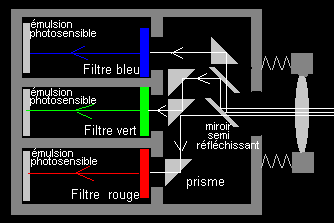

Voici un appareil (postérieur à Maxwell) permettant de photographier simultanément dans ces 3 couleurs :

  • Le faisceau lumineux provenant du sujet photographié est séparé en plusieurs faisceaux à l'aide de miroirs semi réfléchissant.
  • chaque faisceau est ensuite dévié à l'aide de prisme ( phénomène de reflexion totale) vers  des filtres colorés rouge vert ou bleu.
  • Une émulsion photographique  noir et blanc est ensuite sensibilisée. On obtient donc 3 photographies noir et blanc.

question:

Voici l'objet photographié ( avec des couleurs simples ) vu en lumière naturelle (blanche) cw.gif (1491 octets)
Quelles sont les images observées si l'on éclaire cet objet en lumière rouge verte ou bleue ?

lumière

Cliquez sur la bonne image

rouge

1?  2?  3?  4?

vert

1?  2?  3?  4?

bleu

1?  2?  3?  4?

Conclusion

Maxwell obtient donc 3 diapositives en noir et blanc dont les zones sombres correspondent au couleurs absorbées par le filtre dans chacun des 3 cas.

2 ème étape : Projection des diapositives

Maxwell projète chaque diapo noir et blanc à travers un filtre de la même couleur. On obtient donc les résultats suivants:







S'il superpose les trois images sur l'écran, il obtient  les couleurs d'origine du sujet photographié par une synthèse additive des couleurs.

Question

Si l'on ne superposait que l'image de la diapos filtrée en vert avec la rouge, quelles seraient les couleurs des différentes zones 1, 2, 3, 4 et 5


2

3

4

5


auteur : J.F. NOBLET
