LES ONDES SISMIQUES

Les ondes sismiques sont des ondes élastiques. L'onde peut traverser un milieu sans modifier durablement ce milieu. L'impulsion de départ va "pousser" des particules élémentaires, qui vont "pousser" d'autres particules et reprendre leur place. Ces nouvelles particules vont "pousser" les particules suivantes et reprendre leur place, etc.
Les vibrations engendrées par un séisme se propagent dans toutes les directions. On distingue les ondes de volume qui traversent la Terre et les ondes de surface qui se propagent parallèlement à sa surface. Elles se succèdent et se superposent sur les enregistrements des sismomètres. Leur vitesse de propagation et leur amplitude sont modifiées par les structures géologiques traversées, c'est pourquoi, les signaux enregistrés sont la combinaison d'effets liés à la source, aux milieux traversés et aux instruments de mesure.

Ces ébranlements, qui se déplacent sous forme d'ondes, traversent le Globe et donnent des indications irremplaçables sur sa constitution. On distingue :

Les ondes de volume

Elles se propagent à l'intérieur du globe. Leur vitesse de propagation dépend du matériau traversé et d'une manière générale elle augmente avec la profondeur.

On distingue :

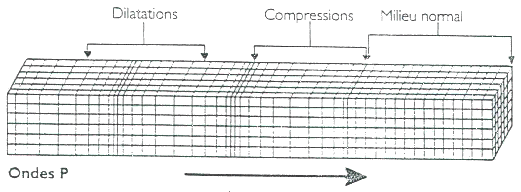

  • Les ondes P ou ondes primaires appelées aussi ondes de compression ou ondes longitudinales. Le déplacement du sol qui accompagne leur passage se fait par dilatation et compression successives, parallèlement à la direction de propagation de l'onde. Ce sont les plus rapides (6 km.s-1 près de la surface) et sont enregistrées en premier sur un sismogramme. Elles sont responsables du grondement sourd que l'on peut entendre au début d'un tremblement de terre.

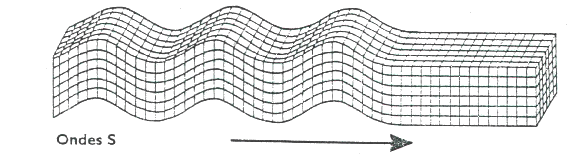

  • Les ondes S ou ondes secondaires appelées aussi ondes de cisaillement ou ondes transversales. A leur passage, les mouvements du sol s'effectuent perpendiculairement au sens de propagation de l'onde. Ces ondes ne se propagent pas dans les milieux liquides, elles sont en particulier arrêtées par le noyau de la Terre. Leur vitesse est plus lente que celle des ondes P, elles apparaissent en second sur les sismogrammes.

    La différence des temps d'arrivée des ondes P et S suffit, connaissant leur vitesse, à donner une indication sur l'éloignement du séisme.
    Les ondes de volume se propagent un peu comme les rayons lumineux : elles peuvent être réfléchies ou réfractées, c'est-à-dire déviées à chaque changement de milieu, au passage manteau-noyau par exemple. Elles peuvent ainsi suivre des trajets très complexes à l'intérieur de la Terre. Leur temps de parcours dépend de ce trajet, elles n'arrivent pas toutes en même temps au même endroit.

    Les ondes de surface

    Ce sont des ondes guidées par la surface de la Terre. Leur effet est comparable aux rides formées à la surface d'un lac.
    Elles sont moins rapides que les ondes de volume mais leur amplitude est généralement plus forte.

    On peut distinguer :

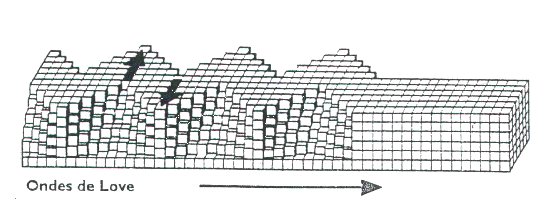

  • L'onde de Love : le déplacement est essentiellement le même que celui des ondes S sans mouvement vertical. Les ondes de Love provoquent un ébranlement horizontal qui est la cause de nombreux dégâts aux fondations des édifices.

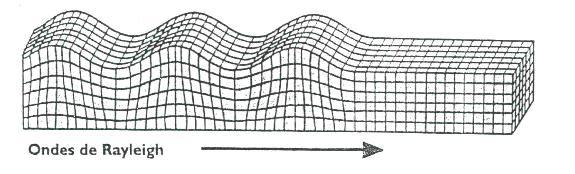

  • L'onde de Rayleigh : le déplacement est complexe, assez semblable à celui d'une poussière portée par une vague, un mouvement à la fois horizontal et vertical, elliptique, en fait.
    Les ondes de Love se propagent à environ 4 km/s, elles sont plus rapides que les ondes de Rayleigh.

    A quoi ressemble le mouvement du sol lors du passage de ces ondes ?

      Les ondes de volume :
    • L'onde P comprime et étire alternativement les roches. On l'enregistre bien sur la composante verticale du sismomètre.
    • L'onde S se propage en cisaillant les roches latéralement à angle droit par rapport à sa direction de propagation. On l'enregistre bien sur les composantes horizontales du sismomètre.
      Les ondes de surface :
    • L'onde de Love L: elle déplace le sol d'un côté à l'autre dans un plan horizontal perpendiculairement à sa direction de propagation. On l'enregistre uniquement sur les composantes horizontales du sismomètre.
    • L'onde de Rayleight R: le déplacment des particules est à la fois horizontal et vertical. Cette onde est enregistrée sur les trois composantes du sismomètre. Les vibrations engendrées par cette onde durent plusieurs minutes.


    •
